سوراخکاری بتن یک فرآیند اساسی در صنعت ساختوساز است که برای ایجاد حفرهها و منافذ در سازههای بتنی استفاده میشود. از آنجا که بتن یکی از مواد بسیار مقاوم و سخت است، برای ایجاد سوراخ در آن به تجهیزات و تکنیکهای ویژهای نیاز است.
هدف از این مقاله، ارائه توضیحات کامل و جامع در خصوص فرآیند سوراخکاری بتن، تجهیزات مورد نیاز، تکنیکهای مختلف و نکات ایمنی است.
سوراخکاری بتن چیست؟
سوراخکاری بتن فرآیندی است که در آن با استفاده از تجهیزات تخصصی و متههای قدرتمند، حفرهها و سوراخهایی در سطوح بتنی ایجاد میشود. این فرآیند بهطور عمده برای عبور لولهها، کابلها، و نصب تجهیزات مختلف مانند سیستمهای تهویه مطبوع، پمپها، و دیگر تاسیسات ساختمانی به کار میرود. بتن به دلیل سختی و مقاومت بسیار بالا، برای سوراخکاری به تجهیزات خاصی نیاز دارد که بتوانند با دقت و قدرت بالا به داخل این ماده نفوذ کنند.

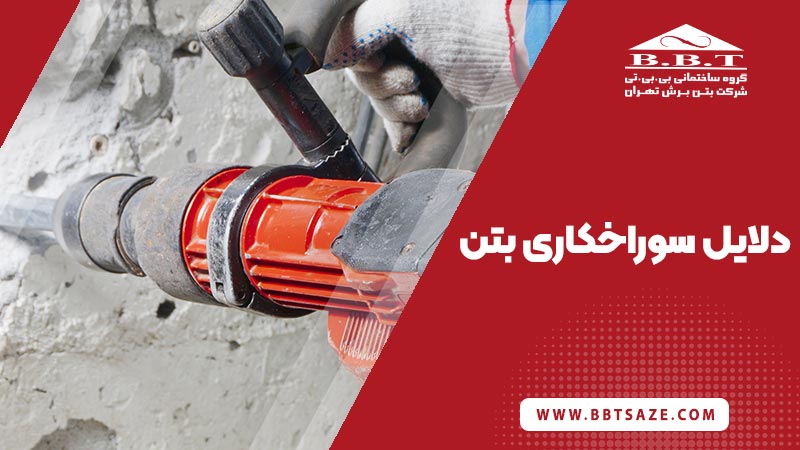

دلایل اصلی برای سوراخکاری بتن
سوراخکاری بتن به دلایل مختلفی در پروژههای ساختمانی و صنعتی انجام میشود. این عملیات در بخشهای مختلف ساختمان، از تاسیسات تا تغییرات ساختاری و نصب تجهیزات، کاربرد دارد.
- نصب تاسیسات و تجهیزات
یکی از اصلیترین دلایل سوراخکاری بتن، نصب تاسیسات ساختمانی مانند کابلها، لولههای آب و برق، و سیستمهای تهویه مطبوع است. این تاسیسات باید از طریق سوراخهای دقیق در سطوح بتنی عبور کنند.
- تغییرات ساختاری
گاهی اوقات در طول پروژههای نوسازی یا بهبود سازههای قدیمی، تغییرات ساختاری در سازههای بتنی لازم است. سوراخکاری به این تغییرات کمک میکند و امکان عبور از میان بتن بدون تخریب کامل سازه را فراهم میکند.
- نصب سیستمهای ایمنی و حفاظتی
سوراخکاری بتن برای نصب سیستمهای حفاظتی مانند دوربینهای مدار بسته، تابلوهای هشدار، و نردههای ایمنی ضروری است. این عملیات با دقت بالا انجام میشود تا ساختار اصلی بتن حفظ شود.
- تزریق مواد ترمیمی
در برخی موارد، برای ترمیم یا تقویت سازههای بتنی، از سوراخکاری برای تزریق مواد خاصی مانند رزینها یا مواد تقویتی استفاده میشود. این تکنیک در تقویت سازههای بتنی آسیبدیده بسیار مؤثر است.

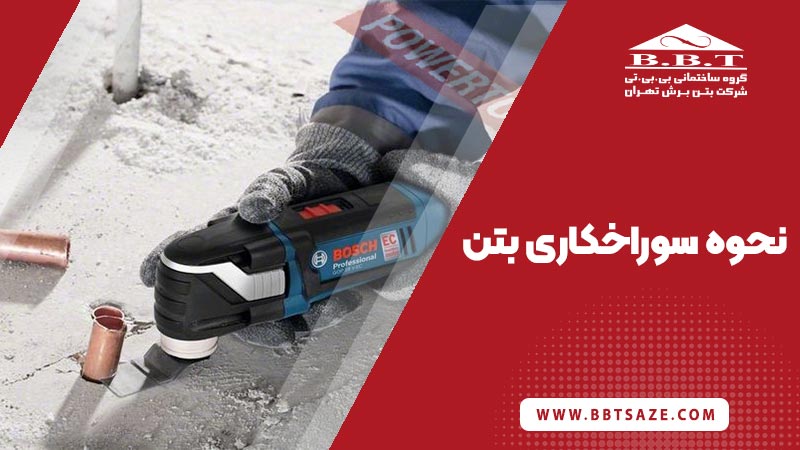

نحوه انجام سوراخکاری در بتن
نحوه انجام سوراخکاری در بتن به عواملی مانند نوع بتن، ابعاد سوراخ، و ابزارهای استفادهشده بستگی دارد. این فرآیند شامل چندین مرحله است:
- تعیین محل سوراخکاری بتن
اولین مرحله در سوراخکاری هر سازه بتنی، تعیین دقیق محل سوراخ است. این کار ممکن است با استفاده از نقشههای ساختمانی و یا تکنولوژیهای سنجشی انجام شود.
- انتخاب مته و دریل مناسب
ابزارها و متههای مورد استفاده برای سوراخکاری در بتن، بسته به نوع بتن و ابعاد سوراخ مورد نظر انتخاب میشوند. متههای الماسی و دریلهای هستهای برای بتنهای سخت و مسلح بهترین گزینهها هستند.
- شروع سوراخکاری بتن
در این مرحله، سوراخکاری با استفاده از دستگاههای قوی و با تنظیم دقیق فشار و سرعت انجام میشود. در بتنهای سختتر ممکن است از دریلهای چکشی استفاده شود.
- استفاده از سیستم خنککننده
در حین سوراخکاری، حرارت زیادی تولید میشود. برای جلوگیری از افزایش دما و آسیب به ابزار، استفاده از خنککنندههای آبی ضروری است.
تجهیزات و دستگاههای سوراخکاری بتن
در سوراخکاری بتن، تجهیزات مختلفی به کار میرود. دستگاههای سوراخکاری بتن شامل دریلهای چکشی، دریلهای هستهای و متههای تخصصی میشوند که هر کدام برای انواع مختلف بتن و سوراخهای متفاوت مناسب هستند.
- دریلهای چکشی
دریل چکشی یکی از ابزارهای محبوب برای سوراخکاری در بتن معمولی است. این دریلها از مکانیزم چکشی برای ایجاد ضربههای کوچک و مداوم استفاده میکنند که به نفوذ در بتن کمک میکند.
- دریلهای هستهای
برای سوراخکاری در بتنهای مسلح یا سخت، دریلهای هستهای مناسبترین گزینه هستند. این دستگاهها قادرند همزمان از میان بتن و میلگرد عبور کنند.
- سیستمهای خنککننده
برای جلوگیری از افزایش دما و خرابی ابزارها، اغلب از سیستمهای خنککننده آبی استفاده میشود. این سیستمها همچنین به کاهش گرد و غبار کمک میکنند.
دریلهای مخصوص سوراخکاری بتن
دریلهای سوراخکاری بتن از جمله ابزارهای ضروری برای هر پروژه ساختمانی هستند. این دریلها به دلیل قدرت و دوام بالا، قادرند از سطوح سخت بتن عبور کنند.
ویژگیهای دریلهای سوراخکاری بتن
- قدرت بالا: دریلهای بتن از قدرت بیشتری نسبت به دریلهای معمولی برخوردارند.
- مکانیزم چکشی: اکثر دریلهای بتن دارای مکانیزم چکشی هستند که به نفوذ بهتر در بتن کمک میکند.
- تنظیم سرعت: برخی از دریلها قابلیت تنظیم سرعت را دارند که این امر در سوراخکاری دقیق و کنترلشده مؤثر است.
انتخاب متههای مناسب برای سوراخکاری بتن
متههای سوراخکاری بتن یکی از کلیدیترین عوامل برای موفقیت در سوراخکاری بتن است. متههای مختلف برای کاربردهای خاص و انواع بتن طراحی شدهاند. انتخاب صحیح مته میتواند سرعت کار را افزایش دهد، دقت را بالا ببرد و از خرابی ابزار جلوگیری کند.
- متههای الماسی
متههای الماسی به دلیل سختی و قدرت برش بالا، برای سوراخکاری در بتنهای بسیار سخت مانند بتن مسلح ایدهآل هستند. این متهها بهخصوص برای پروژههایی که نیاز به دقت و برش همزمان بتن و میلگرد دارند، مناسباند. لبههای الماسی آنها اجازه میدهد تا بهراحتی از میان مواد مقاوم عبور کنند.
- متههای کاربایدی
متههای کاربایدی یکی دیگر از گزینههای مناسب برای سوراخکاری بتن هستند. این متهها دوام بالایی دارند و برای سوراخ کاری در بتن معمولی و یا حتی بتن نیمهمسلح استفاده میشوند. آنها بهخوبی در برابر حرارت و سایش مقاومت میکنند.
- متههای مارپیچی
متههای مارپیچی به دلیل طراحی خاص خود برای خارج کردن سریعتر خاک و گرد و غبار از سوراخ به کار میروند. این متهها بهویژه در پروژههایی که نیاز به سوراخهایی با عمق زیاد دارند مفید هستند، زیرا به جلوگیری از جمعشدن گرد و غبار در داخل سوراخ کمک میکنند.
تفاوت سوراخکاری در مواد مختلف ساختمانی
سوراخکاری در بتن، به دلیل ساختار سخت آن، متفاوت از موادی مانند چوب یا آجر است. برخلاف این مواد که به راحتی با دریلهای معمولی سوراخ میشوند، بتن نیاز به دریلها و متههای قدرتمند و مقاوم دارد. سوراخکاری در بتن، بسته به نوع آن (معمولی یا مسلح) ممکن است نیازمند دستگاههای ویژه و استفاده از خنککنندهها مانند آب باشد.
سوراخکاری بتن مسلح چیست؟
سوراخکاری بتن مسلح یکی از چالشبرانگیزترین مراحل در پروژههای ساختمانی است. این نوع بتن به دلیل وجود میلگردهای فلزی، بسیار مقاومتر است و نیاز به تجهیزات خاصی دارد. ابزارهایی مانند دریل هستهای برای سوراخکاری بتن مسلح مناسب هستند، زیرا قدرت و دقت کافی برای عبور از هر دو ماده را دارند.
مراحل سوراخکاری در بتن مسلح
- انتخاب محل دقیق سوراخکاری: یکی از اولین مراحل، تعیین محل دقیق سوراخ است. اشتباه در این مرحله ممکن است منجر به برخورد مته با میلگردها و خرابی ابزار شود.
- بررسی میلگردهای موجود: پیش از شروع کار، باید مکان دقیق میلگردها با استفاده از ابزارهای سنجشی مانند اسکنرهای میلگرد مشخص شود.
- استفاده از مته الماسی: برای عبور از بتن و میلگردها بهطور همزمان، استفاده از متههای الماسی یا کاربیدی الزامی است.
بررسی انواع بتن و تأثیر آنها بر فرآیند سوراخکاری
نوع بتن میتواند به طور قابلتوجهی بر روش و تجهیزات مورد استفاده در فرآیند سوراخکاری تاثیر بگذارد. در ادامه به بررسی انواع مختلف بتن و تأثیر آنها بر این فرآیند میپردازیم.
- بتن معمولی
بتن معمولی که از ترکیب سیمان، ماسه، و شن تولید میشود، یکی از رایجترین مواد ساختمانی است. این نوع بتن مقاومت نسبتاً خوبی دارد اما در مقایسه با بتن مسلح، کمتر سخت است. در سوراخکاری این نوع بتن، اغلب از دریلهای چکشی قوی استفاده میشود و فرآیند نسبتاً سریعتری دارد.
- بتن مسلح
بتن مسلح یا بتن تقویتشده، دارای میلگردهایی است که درون آن قرار میگیرند تا ساختار بتن تقویت شود. این نوع بتن بسیار مقاومتر از بتن معمولی است و برای سوراخکاری در آن، باید از متهها و دستگاههای بسیار قوی استفاده کرد. متههای الماسی و دریلهای هستهای معمولاً برای این نوع بتن مناسب هستند.
- بتن سبک
بتن سبک از موادی مانند شنهای سبکتر و یا مواد جایگزین تولید میشود. این نوع بتن به دلیل وزن کمتر و مقاومت نسبی، برای پروژههایی که نیاز به کاهش وزن سازه دارند استفاده میشود. سوراخکاری بتن سبک آسانتر از سایر انواع بتن است، اما نیازمند مراقبت خاصی است تا از ترکخوردگی یا شکستگی در هنگام سوراخکاری جلوگیری شود.
- بتن پیشساخته
بتن پیشساخته در کارخانه تولید و سپس به محل پروژه حمل میشود. سوراخکاری در بتن پیشساخته نیازمند دقت بیشتری است تا به ساختار آن آسیبی نرسد.

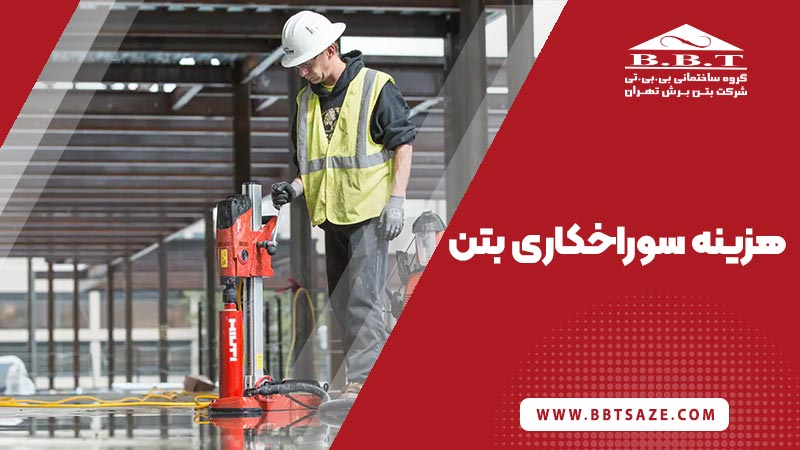

هزینههای سوراخکاری بتن و فاکتورهای مؤثر بر آن
هزینه سوراخکاری بتن بسته به عوامل مختلفی مانند نوع بتن، اندازه و عمق سوراخ، و تجهیزات مورد استفاده متفاوت است. در این بخش به بررسی عواملی که بر هزینههای نهایی تاثیر میگذارند، میپردازیم.
- نوع بتن
بتن مسلح به دلیل سختی بیشتر، هزینههای بالاتری نسبت به بتن معمولی دارد. همچنین، سوراخکاری در بتن سبک به دلیل نیاز به دقت بیشتر و تجهیزات خاص ممکن است هزینه بیشتری داشته باشد.
- عمق و قطر سوراخ
هرچه عمق و قطر سوراخ بیشتر باشد، هزینهها افزایش پیدا میکنند. سوراخهایی با قطر زیاد نیازمند متههای بزرگتر و تجهیزات قویتری هستند که هزینههای بیشتری به همراه دارند.
- تجهیزات و تکنولوژی
استفاده از تجهیزات پیشرفته مانند دریلهای هستهای و متههای الماسی هزینههای بیشتری دارد اما دقت و سرعت کار را نیز افزایش میدهد. همچنین، تجهیزات مجهز به سیستمهای خنککننده هزینه بیشتری دارند ولی عمر ابزار را افزایش میدهند.
- محل پروژه
هزینههای نیروی کار و تجهیزات ممکن است بسته به موقعیت جغرافیایی پروژه متفاوت باشد. پروژههایی که در مناطق شهری انجام میشوند ممکن است هزینههای بیشتری به دلیل دسترسی محدود یا نیاز به رعایت مقررات خاص داشته باشند.
اهمیت ایمنی در سوراخکاری بتن
ایمنی در سوراخکاری بتن بسیار مهم است زیرا کار با مواد سخت مانند بتن میتواند خطرات ناشی از سوراخکاری بتن را به همراه داشته باشد. در این بخش به برخی از تجهیزات و نکات ایمنی سوراخکاری بتن میپردازیم.
تجهیزات ایمنی مورد نیاز:
- عینک محافظ: برای محافظت از چشمها در برابر ذرات گرد و غبار و خردههای بتن.
- دستکش مقاوم: برای جلوگیری از بریدگی و آسیب به دستها هنگام کار با تجهیزات سنگین.
- ماسک تنفسی: برای جلوگیری از تنفس ذرات گرد و غبار که میتواند به ریهها آسیب بزند.
- کلاه ایمنی و لباس محافظ: برای محافظت از سر و بدن در مقابل سقوط ابزارها و یا خردههای بتن.
نکات ایمنی:
- پیش از شروع سوراخکاری، از سالم بودن ابزارها و تجهیزات اطمینان حاصل کنید.
- در محیطهای بسته، باید از تهویه مناسب استفاده شود تا گرد و غبار در فضا تجمع نکند.
- همواره از سیستمهای خنککننده مانند آب برای کاهش دما و جلوگیری از خرابی ابزارها استفاده کنید.
مزایای استفاده از تکنیکهای مدرن در سوراخکاری بتن
با پیشرفت تکنولوژی، تکنیکهای مدرن سوراخکاری بتن بهطور قابلتوجهی فرآیند این کار را سریعتر، دقیقتر و ایمنتر کردهاند. برخی از مزایای این تکنیکها در ادامه آمده است.
- دقت بالا
تجهیزات مدرن به کاربران اجازه میدهند سوراخهایی با دقت میلیمتری ایجاد کنند. این دقت بهویژه در پروژههایی که نیاز به عبور لولهها و کابلها از میان سازههای حساس دارند بسیار مهم است.
- کاهش گرد و غبار
سیستمهای مدرن خنککننده مانند سیستمهای آبپاش، گرد و غبار را به حداقل میرسانند و محیط کار را ایمنتر و پاکیزهتر میکنند.
- صرفهجویی در زمان
تجهیزات جدید با سرعت بالا و امکان تنظیم خودکار فشار و سرعت، فرآیند سوراخکاری را سریعتر میکنند و زمان مورد نیاز برای پروژهها را کاهش میدهند.
- کاهش هزینههای نگهداری
با استفاده از تجهیزات مدرن و با کیفیت، نیاز به تعویض و تعمیر ابزارها کمتر شده و در نتیجه هزینههای نگهداری کاهش مییابد.
نگهداری و بهبود کارایی تجهیزات سوراخکاری بتن
برای افزایش عمر مفید تجهیزات و حفظ کارایی آنها، نگهداری مناسب از ابزارها بسیار مهم است. در این بخش به برخی از روشهای نگهداری و بهبود کارایی تجهیزات سوراخ کاری بتن میپردازیم.
- تمیزکاری منظم
پس از هر استفاده، تجهیزات باید بهطور کامل تمیز شوند تا ذرات بتن و گرد و غبار از بین بروند. این کار مانع از سایش و خرابی زودرس ابزارها میشود.
- روغنکاری
برخی از تجهیزات نیاز به روغنکاری منظم دارند تا عملکرد بهتری داشته باشند و از گیر کردن قطعات مکانیکی جلوگیری شود.
- بررسی دورهای
تجهیزات باید بهطور دورهای بازرسی شوند تا از سالم بودن قطعات و اجزای مختلف آنها اطمینان حاصل شود. هرگونه نشتی، ترکخوردگی یا آسیب در متهها باید فوراً تعمیر شود.
- نگهداری در محیط خشک
برای جلوگیری از زنگزدگی و خرابی، تجهیزات باید در محیط خشک و دور از رطوبت نگهداری شوند. این امر بهویژه برای متههای فلزی بسیار مهم است.
تکنیکهای پیشرفته برای کاهش گرد و غبار حاصل از سوراخکاری بتن
گرد و غبار حاصل از سوراخکاری بتن یکی از مشکلات رایج در این فرآیند است. تکنیکهای پیشرفته برای کاهش گرد و غبار استفاده میشوند و به بهبود شرایط کاری کمک میکنند.
- استفاده از سیستمهای خنککننده آب
یکی از رایجترین روشها برای کاهش گرد و غبار، استفاده از سیستمهای خنککننده آب است. این سیستمها با پاشیدن آب بر روی مته و محل سوراخکاری، گرد و غبار را کاهش داده و محیط کاری را ایمنتر میکنند.
- سیستمهای مکش گرد و غبار
تجهیزات پیشرفته دارای سیستمهای مکش گرد و غبار هستند که بهطور همزمان با فرآیند سوراخکاری، گرد و غبار را جمعآوری کرده و مانع از پخش شدن آن در هوا میشوند.
- استفاده از ماسکهای مخصوص
در محیطهای پرگرد و غبار، استفاده از ماسکهای تنفسی مخصوص برای جلوگیری از ورود ذرات ریز به ریهها ضروری است. این ماسکها بهطور خاص برای فیلتر کردن گرد و غبار بتن طراحی شدهاند.
تاثیر سوراخکاری بتن بر ساختار سازهها
سوراخکاری بتن به دلیل تأثیر آن بر ساختار کلی سازهها نیازمند توجه ویژهای است. اگر این کار بهدرستی و با ابزار مناسب انجام نشود، ممکن است به استحکام سازه آسیب برساند و مشکلاتی نظیر ترکخوردگی یا ضعف در نقاط کلیدی سازه ایجاد کند. در این بخش به تاثیرات سوراخکاری بر ساختار سازهها و نحوه مدیریت این تاثیرات میپردازیم.
1. خطرات ناشی از سوراخکاری غیر اصولی
سوراخکاری غیر اصولی میتواند استحکام بتن را کاهش دهد، بهویژه اگر محل سوراخکاری نزدیک به عناصر بحرانی مانند تیرهای باربر یا ستونها باشد. در چنین مواردی، بدون بررسی مهندسی دقیق، انجام سوراخکاری میتواند سازه را تضعیف کند.
2. تکنیکهای ایمن سوراخکاری بتن
برای جلوگیری از این مشکلات، استفاده از تکنیکهای ایمن سوراخکاری بسیار حیاتی است. به عنوان مثال، باید محل دقیق سوراخها با استفاده از نقشههای سازهای تعیین شود و از تکنیکهای پیشرفته برای حفظ استحکام نقاط کلیدی استفاده کرد.
3. بهرهگیری از مشاوره مهندسان سازه
در پروژههای بزرگ و پیچیده، قبل از انجام سوراخکاری بتن، مشاوره مهندسی سازه ضروری است. این امر باعث میشود نقاط بحرانی سازه شناسایی شوند و سوراخکاری به شکلی انجام شود که به ساختار کلی آسیب نرساند.
4. استفاده از مواد ترمیمی پس از سوراخکاری بتن
اگر پس از انجام سوراخ کاری به نقاطی از بتن آسیب وارد شد، باید از مواد ترمیمی مانند رزینهای تقویتی یا ملاتهای خاص برای ترمیم سازه استفاده شود. این مواد به بازگرداندن استحکام از دسترفته کمک کرده و از خرابیهای آینده جلوگیری میکنند.
روشهای مختلف سوراخکاری در سازههای بتنی
سوراخکاری بتن، بسته به نوع پروژه، محل و نوع بتن میتواند با روشهای مختلفی انجام شود. انتخاب روش مناسب برای سوراخکاری سازههای بتنی از اهمیت ویژهای برخوردار است؛ چرا که هر روش با توجه به نوع تجهیزات، ابزارهای به کار رفته و کاربرد نهایی، مزایا و معایب خود را دارد. در این بخش به روشهای مختلف سوراخ کاری بتن و کاربرد هر یک خواهیم پرداخت.
1. سوراخکاری با دریل چکشی (Hammer Drill)
این روش یکی از رایجترین روشها برای سوراخکاری بتنهای معمولی است. در این تکنیک از دریل چکشی استفاده میشود که همزمان با چرخش، ضربههای کوچکی را به سطح بتن وارد میکند. این ضربهها به شکستن و خرد کردن بتن کمک میکند و فرآیند سوراخکاری را تسهیل میکند. این روش مناسب برای سوراخهای کوچکتر و استفاده در کارهای خانگی و تجاری سبک است.
2. سوراخکاری با دریل هستهای (Core Drilling)
این روش برای سوراخهای بزرگتر و با قطر بیشتر استفاده میشود. در این روش از دستگاههای خاصی به نام دریل هستهای استفاده میشود که متههای استوانهای شکل دارند و میتوانند بدون تخریب زیاد بتن، سوراخهای دقیقی ایجاد کنند. سوراخکاری هستهای به دلیل دقت و کیفیت بالای آن در پروژههای بزرگ صنعتی و ساخت و سازهای پیچیده مانند عبور کابلهای بزرگ و لولههای آب و گاز استفاده میشود.
3. سوراخکاری با لیزر
استفاده از لیزر برای سوراخکاری بتن یک تکنیک نوآورانه و جدید است. این روش به ویژه برای ایجاد سوراخهای بسیار کوچک و دقیق در بتن استفاده میشود. از آنجایی که در این روش از لیزر برای برش بتن استفاده میشود، نیاز به استفاده از ابزارهای مکانیکی را از بین میبرد و خطرات جانبی کاهش مییابد. این تکنیک بیشتر در پروژههای پیچیده و حساس مانند زیرساختهای پزشکی و فناوریهای پیشرفته کاربرد دارد.
4. سوراخکاری با جت آب (Water Jet Drilling)
در این روش از جتهای آب با فشار بالا برای برش و سوراخکاری بتن استفاده میشود. این روش مناسب برای سازههایی است که نیاز به دقت بالا دارند و خرابی و ترکخوردگی در اطراف سوراخ نمیتواند پذیرفته شود. جت آب قادر است بدون ایجاد حرارت و آسیب به ساختار بتن، سوراخهایی تمیز و دقیق ایجاد کند. این روش برای ترمیمهای سازهای و پروژههای خاص بسیار مفید است.
5. سوراخکاری دستی
این روش برای کارهای کوچک و سادهتر مورد استفاده قرار میگیرد. از ابزارهای دستی ساده مانند متههای دستی برای ایجاد سوراخ در بتنهای نازکتر استفاده میشود. این روش در مقایسه با روشهای دیگر زمانبرتر و محدودتر است و بیشتر در پروژههای خانگی یا زمانی که نیاز به تجهیزات پیچیده وجود ندارد، کاربرد دارد.
خلاصه و نتیجهگیری
سوراخکاری بتن یکی از فرآیندهای حیاتی در پروژههای ساختمانی است که برای نصب تاسیسات، تغییرات ساختاری، و نصب تجهیزات مورد استفاده قرار میگیرد. انتخاب ابزارهای مناسب و رعایت نکات فنی و ایمنی در این عملیات اهمیت بالایی دارد. از انتخاب مته مناسب گرفته تا استفاده از تکنیکهای مدرن برای کاهش گرد و غبار، همه این عوامل به موفقیت پروژه کمک میکنند. با استفاده از تجهیزات پیشرفته و رعایت نکات ایمنی، میتوان این عملیات را با دقت و کارایی بیشتری انجام داد و از مزایای آن بهرهمند شد.
